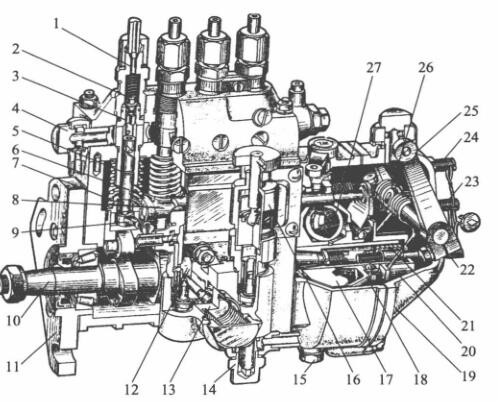

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-髙压液压管金属接头; 2-冒油阀; 3-冒油阀门法兰; 4,14-进油螺母; 5-套简; 6-齿轮泵; 7-齿轮泵气螺旋气弹簧; 8-油门连接杆;  9-校准臂; 10-凸轮机构轴; 11-固定的接盘; 12-输油管线管泵弯矩轮; 13-输油管线管泵; 15-放油螺塞; 16-手油阀;  17-能够盘; 18-从动盘; 19-泵壳; 20-滑套; 21-矫正气螺旋气弹簧; 22-油情况校准螺母; 23-怠速定位器螺母; 24-高速度定位器螺母; 25-调压手柄; 26-调压气螺旋气弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总承的核心功效是确认液压油泵已经逐渐经常的更准确无误性，关于多缸柴油发动机机所说，要确认各缸液压油泵经常的共同性。起确认使用的皮肤部位是中键中下部到调低垫件上立体图的高宽比H。当喷液压油泵轴承轴传动小齿轮与曲轴传动小齿轮相应职位肯定时，H越大，齿轮泵开起进油孔的经常尽早，液压油泵已经逐渐经常也尽早。进而，H越小，液压油泵已经逐渐经常越延后。如此要会按照设汁和检测来定为宜的中键体运作高宽比H，以确认液压油泵已经逐渐经常的更准确无误性。

1-凸轮机构轴; 2-齿轮泵泵斜槽; 3-泵盖; 4-手机定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-很油阀螺旋扭簧; 8-很油阀紧座;  9-很油阀; 10-很油阀块; 11-进油孔; 12-进油道; 13-齿轮泵泵; 14-齿轮泵泵套简;  15一齿轮泵泵螺旋扭簧; 16-螺旋扭簧座; 17-挺柱体:; 18-水泥垫块; 19-中键

  针对多缸机，各分泵的H值应之比。修改垫铁在喷液压油泵出厂日期时均已调好，不容随意调换。垫铁是用抗刮资料制作而成的相结行热处里以改善硬度标准，因而便用中不会轻易磨坏。如长的时间便用后磨坏较多，可换面便用。

  喷助力泵泵体分内外两个部分，喷助力泵上体广泛用到装有轴向注塞泵泵偶件及有油阀偶件，生殖器广泛用到装有凸轮轴轴、滑轮体和输助力泵等。泵体前侧东南部开了检视窗孔，方能观察和进行调节泵油表。下端有检视汽油机油面的检视孔。喷助力泵上体有条油道，与各轴向注塞泵泵套筒底下的环行油槽共通。环行油槽则与轴向注塞泵泵套筒上的进、回油孔共通。由输助力泵供来的低压证书油用进液压管连管接头迈入油道中。油道中的汽液压力值由装在回液压管连管接头内的回油阀把握，一标准恢复在5～10kPa条件内。液压过低，在轴向注塞泵泵下行带宽时，汽油并不能速度快用进油孔迈入轴向注塞泵泵上半部油腔。当油表过大而使液压身高时，多余的的汽油会顶开回油阀注入汽油细滤器中。
