本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车电站柴油发电机配电装置箱的做用： 1、科学的调整电力。 2、便利对三极管的开关的操作。 3、有较高的安全可靠防护衣等级保护，能更直观的提示电路原理的导通工作状态。

项目名称：656KW汽油生产发电动超临界锅炉单机配电箱主要元件明细清单
配电装置箱最主要的器件明细单
项目编号	名字大全	品种型号品种	部门	的数量	公司
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电量发电设备设定器	HGM6110	只	1	众智
3	并网发直流无刷电机发动机转速操作器	C2002	只	1	孚创
4	电流24v电源模快	DC24V	只	1	众智
5	小形两边继电嚣	HH54P    DC24V	只	2	正泰
6	小型的期间继设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

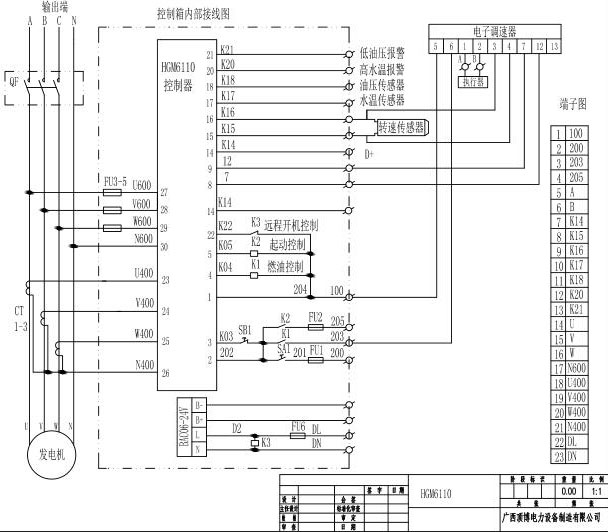

656KW广西顶博发电机组制造单机配电箱元件线路图
